CARA PENGECEKAN POMPA OLI HONDA GRAND (4STROKE)

A. ALAT-ALAT YANG DIPERLUKAN
1. Kunci T 8 mm dan 10 mm
2. Drey (+) dan (-)
3. Drey gedhog
4. Martil
5. Drip

B. LANGKAH PEMBONGKARAN
1. Buka semua baut penutup blok kopling dengan kunci T 8 mm.
2. Lepaskan kampas sentryfugal dan kampas kopling.
3. Lepaskan baut pompa oli dan rumah pompa oli.
4. Lepaskan pompa oli dan rumah pompa oli.
5. Cek/pelajari cara kerja pompa oli.
6. Bersihkan semua komponen.
7. Pasang kembali semua komponen apabila pengecekan sudah slesai.

C. GAMBAR POMPA TROCHOID
Pompa Trochoid

D. FUNGSI BAGIAN
1. Roda gigi : memutarkan poros penghubung.
2. Poros penghubung : meneruskan putaran dari roda gigi menuju poros pompa.
3. Poros pompa : untuk menggerakkan drive gear.
4. Drive gear : menggerakkan driven gear dan menekan pelumas menuju
komponen pelumasan.

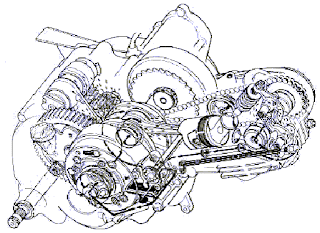

E. CARA KERJA POMPA OLI
Pompa oli bekerja berdasarkan putaran mesin, pengoperasian pompa diperoleh dari
sebuah roda gigi yang digerakkan oleh rantai kamrat. Roda gigi dihubungkan dengan poros
penghubung untuk menggerakkan pompa. Pompa yang digunakan menggunssksn jenis
trochoid. Oli mesin yang dipompa harus bersirkulasi ke seluruh komponen yang dilumasi.

NB: untuk menjaga agar oli tetap bersirkulasi tetap bersih maka system ini dilengkapi
dengan saringan oli. Jenis oli yang digunakan tergantung jenis motor dan kondisi iklim
dimana motor tersebut digunakan. Contoh pelumas yang disarankandi Indonesia yang
beriklim tropis untuk sepeda motor yaitu pelumas SAE (Society Automotive of Enginers)
20W-50. Pengisian harus sesuai dengan kapasitas mesin, yaitu:

1. 1000 ml untuk pengisian awal/ setelah mesin di overhoule.
2. 800 ml untuk pengisian berkala.
